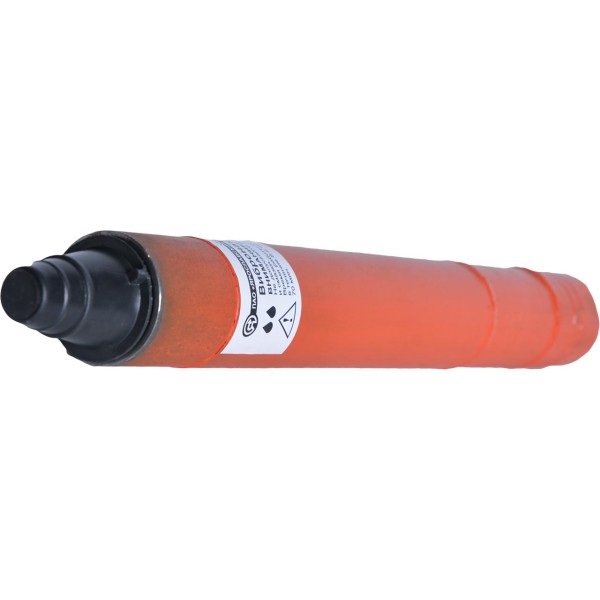

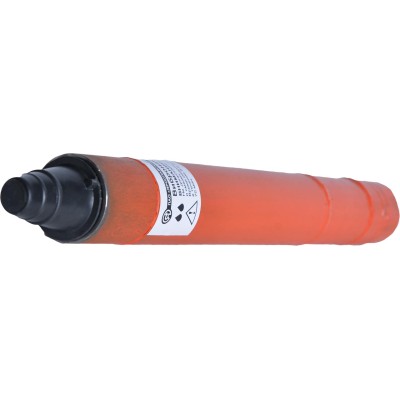

Вибронаконечник Красный Маяк 76 (⌀ 76 мм)

Вибронаконечник 76 (Вибробулава, насадка на вибратор, булава вибратора и т.п.) диаметром 76 мм – это надежное виброоборудование, разработанное Ярославским заводом “Красный Маяк”. Устанавливается на комплект глубинного вибратора с гибким валом ИВ-116А и ИВ-116А-1,6 также подходит для ЭПК-1300/76.
Устройство является основном рабочим органом виброоборудования, участвующим в виброуплотнении бетона, что делает раствор более прочным и качественным.

Как подобрать вибронаконечник?

Булава является главным рабочим узлом комплекта глубинного вибратора с гибким валом. Именно булава непосредственно взаимодействует с бетоном и производит его виброобработку. Именно от качества и надежности булавы вибратора зависит качество и производительность работы по формованию бетона. Выбор булавы для вибратора производится по единственному параметру - это диаметр наконечника.

Для определения необходимого диаметра булавы используется два вводных условия:


• Шаг армирования формуемого бетона (минимальное расстояние между арматурой);
• Требуемая производительность (объем прорабатываемого бетона в единицу времени).

От шага армирования диаметр булавы зависит следующим образом - диаметр булавы должен быть не менее чем в 1,5 раза меньше минимального шага армирования. Это важное условие. нарушать его крайне нежелательно.

Несоблюдение может привести:


• к плохому качеству виброобработки бетона - останутся не провибрированные участки;
• возникновению аварийной ситуации - возможно фатальное застревание гибкого вала с булавой в арматуре. В некоторых случаях для извлечения вибратора приходилось даже разбирать арматуру или отрезать болгаркой часть застрявшего вала с булавой.

Производительность булавы связана с ее диаметром прямолинейно - чем больше диаметр, тем больше производительность булавы.
